Как правильно ставить укосины в каркасном доме: правила монтажа и ошибки при установке

Укосина в каркасном доме – диагональная доска, соединяющая верхнюю и нижнюю обвязки каркаса и не дающая стене «сложиться» под боковой нагрузкой. Правильная установка укосин требует врезки в обвязку под углом 45-60°. Крепится элемент только на гвозди или качественные конструкционные шурупы, располагается заподлицо со стойками.

В сегодняшней статье подробнее разберем, как должна использоваться укосина при строительстве каркасного дома. Рассмотрим основные правила и ошибки, поделимся несколькими полезными советами по выбору крепежа.

Что такое укосина

Для начала нужно разобраться, что представляет собой укосина. По сути, это доска, поставленная на ребро под определенным углом и врезанная в стойки. Она соединяет нижнюю и верхнюю обвязки каркаса через вертикально расположенные стойки. В готовом стеновом щите укосина выполнена в виде диагональной связи для придания каркасу необходимой жесткости и улучшения прочностных характеристик.

Существует два типа укосин по материалу:

• деревянные – варианты из сухой строганой доски, они легче, технологичнее в монтаже и хорошо совместимы с остальными деревянными элементами каркаса;
• металлические – встречаются реже, так как металл тяжелее, плохо работает на сжатие, подвержен коррозии при недостаточной гидроизоляции.

В каркасном домостроении, выполняемом по финской технологии, деревянные укосины остаются основным и наиболее логичным решением, которого достаточно для обеспечения надежности будущей постройки.

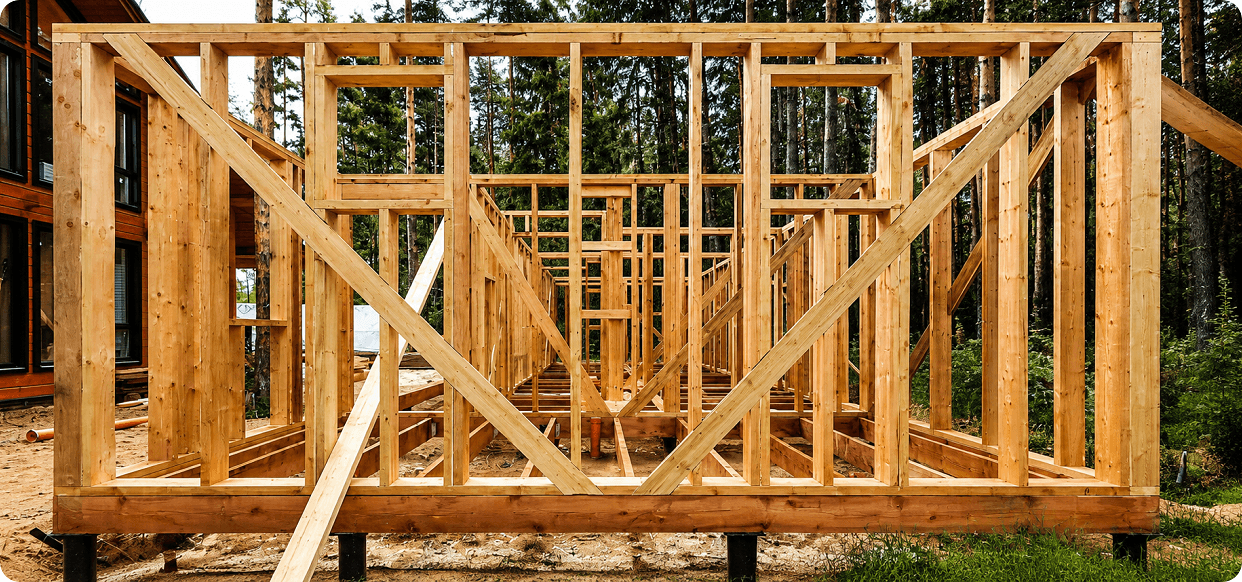

Зачем нужны укосины

Каркас из вертикальных стоек и горизонтальных обвязок хорошо держит вертикальные нагрузки – вес крыши с кровлей, перекрытий второго этажа. Но горизонтальным воздействиям – ветру, подвижкам грунта, боковым усилиям при эксплуатации – такая конструкция противостоит плохо, из-за чего стеновой щит может просто сложиться. Главная задача диагональных подпорок как раз таки кроется в противостоянии этим силам.

Укосина включается в работу при любом горизонтальном воздействии и передает нагрузку через обвязку на фундамент (буронабивные или винтовые сваи, ленточное основание), не давая стойкам отклониться от вертикального положения. Смещение стены, которое часто трудно увидеть невооруженным глазом, приводит к появлению трещин в отделке, нарушению пароизоляции, смещению утеплителя и перекосам потолка. Правильно же смонтированные укосины успешно исключают такие сценарии.

За счет грамотного монтажа укосин обеспечивается:

• защита несущей конструкции от деформации при ветровых нагрузках;
• надежная фиксация теплоизоляционных материалов внутри стены – минеральная вата не смещается, теплый контур стены сохраняется;
• равномерное распределение нагрузки на опорные элементы каркаса;
• увеличение жесткости конструкции и срока эксплуатации здания.

Заменить укосины вертикальными распорками нельзя: те повышают только вертикальную устойчивость и на горизонтальные воздействия не влияют.

Пружинные крепежи
SILAREX от производителя

Получить скидку

В каких случаях можно обойтись без укосин при строительстве

Вопрос «нужны ли укосины в каркасном доме» не имеет универсального ответа – все зависит от конструктивной схемы стены. Профессиональные строители подтверждают, что от укосин в каркасе можно действительно отказаться, но только в том случае, если он будет обшиваться плитными материалами с применением подходящего крепежа. И тогда можно будет избежать многих недостатков, связанных с особенностями такого решения.

Плиты ОСП-3 толщиной 12 мм или добротная фанера сами создают достаточную жесткость конструкции. Однако нужно использовать только качественный материал без дефектов: фанерные листы или ОСП плиты должны быть максимально крупными, раскладка идет вразбег, есть привязка листов к стойкам и обвязкам. Таким образом можно возводить гаражи, небольшие сооружения хозяйственного назначения. Но одноэтажные жилые домики, пусть и с небольшой площадью стен, так не строят, так как даже хорошая внешняя обшивка не гарантирует надежности зданий, предназначенных для постоянного проживания.

От укосин лучше не отказываться в следующих случаях:

• строение возводится во влажном климате – деревянные укосины переносят такие условия лучше плитных материалов;
• заказчик отказывается от ОСП;
• применяется финская схема каркаса (по канадским кодам укосины в большинстве случаев необязательны);
• несущая стена имеет большие проемы;
• дом двухэтажный – рекомендуется сочетать с плитной обшивкой, а не заменять ее.

Еще раз повторим – необходимости ставить укосины нет только там, где обшивка выбрана и смонтирована по всем правилам, а также соответствует условиям эксплуатации строения.

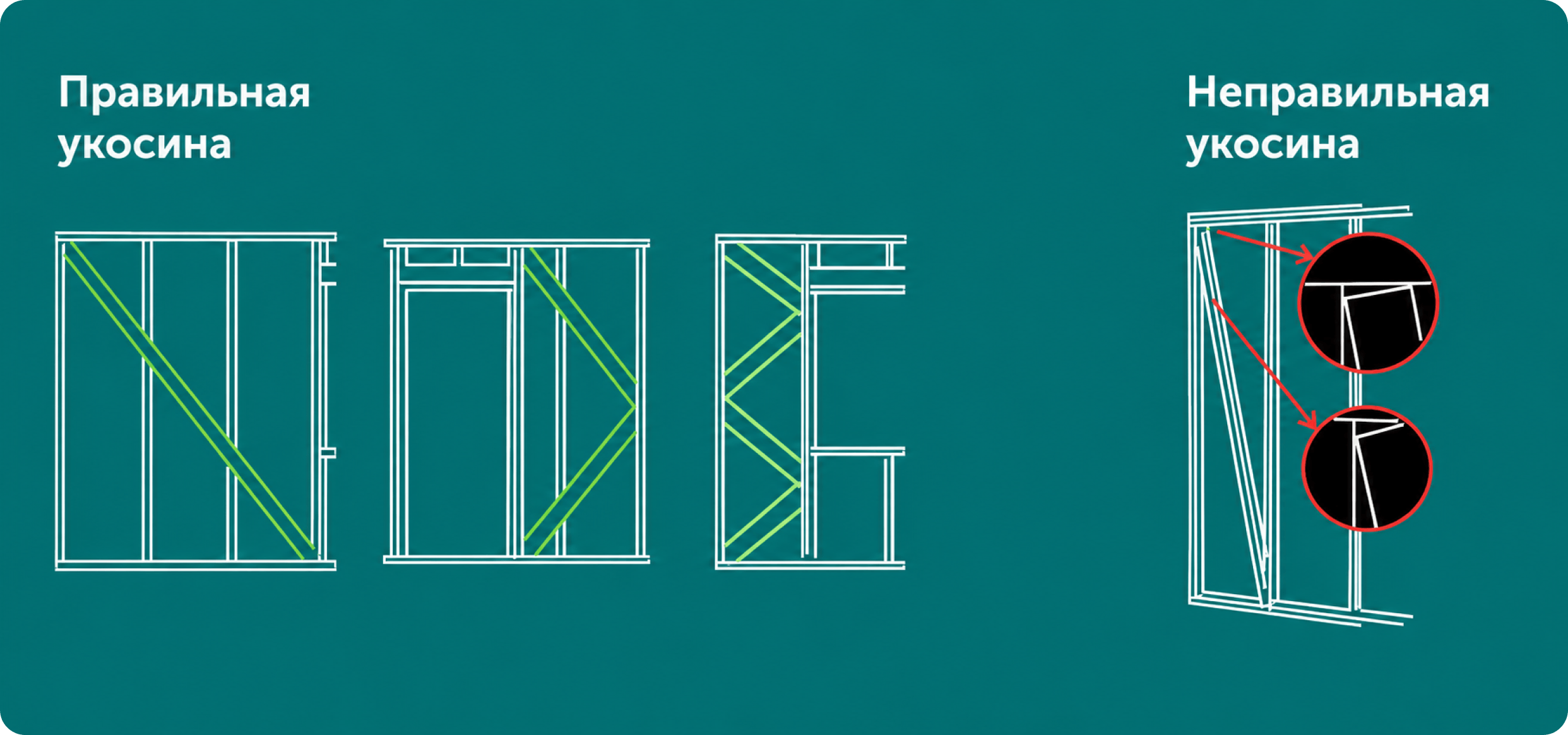

Нюансы монтажа

Правила монтажа укосин несложны, но соблюдать их нужно точно. Доски должны быть обязательно врезаны в обвязку – только тогда они передают усилие. Установки укосин, выполненной «на авось», недостаточно для обеспечения прочности несущей стены.

Ниже – основные правила установки укосин в каркасном доме согласно строительным стандартам (СП 31-105-2002):

1. Значение угла наклона. Находится в диапазоне от 45 до 60 градусов к вертикальной стойке. Если при строительстве дома из-за расположения оконных или дверных проемов выдержать этот диапазон невозможно, стоит рассмотреть усиление плитными материалами.
2. Врезка в обвязку. Делается обязательно с обоих концов. Верхний конец укосины врезается в верхнюю обвязку, нижний – в нижнюю. Размеры выпила выполняются под толщину укосины – не глубже.
3. Расположение в плоскости стены. Должно быть строго заподлицо со стойками и обвязками. Выступов быть не должно, так как они будут мешать при проведении внешней и внутренней обшивки. Снаружи каркаса допускается устанавливать только временные диагональные связи.
4. Толщина. Не более 1/4 от толщины стоек. При стойках шириной 15 см нельзя использовать укосину сечением 50х100 мм – подойдет брусок толщиной 25 мм.
5. Количество. На каждую несущую стену не менее двух укосин с наклонами в разные стороны (крестовая технология). Одной диагонали на стену недостаточно.
6. Крепеж. Только гвозди и конструкционные шурупы. Саморезы более хрупки и хуже переносят переменные деформации узла.
7. Ригели. Если проектом предусмотрены ригели, укосина располагается с обратной стороны от них и не врезается в ригель. Наличие ригелей в стене – важный фактор, который надо учитывать при проектировании расположения дополнительных элементов жесткости.
8. Утеплитель. Листы минерального утеплителя подрезаются вдоль укосины на ее толщину. Это исключает образование мостика холода. Часть тепла уходит именно через такие узкие зазоры, которые трудно заметить до окончания строительства.
9. Монтаж на лежачей стене. До окончательного подъема и выравнивания укосину фиксируют не намертво, а лишь двумя гвоздями. После выставления стены в проектное положение проводится корректировка.
10. Материал. Только сухая древесина. Сырое дерево после усушки даст зазоры в узле и ослабит жесткость стены.

Простой набор временных укосин устанавливается на этапе сборки каркаса – они помогают собрать стену и выставить стропила до момента окончательной фиксации. Оставлять их после этого – в корне не верно.

Комплект для
монтажа в ПОДАРОК

При покупке пружинного крепежа
SILAREX от 500 штук

Получить скидку

Типичные ошибки при монтаже укосин

Проблемы с укосинами бывают почти всегда одними и теми же. Главное – обнаружить их до начала отделочных работ, пока есть время на исправление.

Основные ошибки:

• просто прибить укосину без врезки;
• упереть в стойки, минуя обвязку, из-за чего нагрузка идет неправильно;
• использовать саморезы, которые при естественных колебаниях древесины быстро лопаются;
• ставить одну укосину на стену;
• использовать сырой материал;
• превышать допустимую толщину;
• ставить не под тем углом.

В отличие от домов из бруса или кирпича, в каркаснике очень многое зависит от правильной работы каждого элемента силовой системы, поэтому при строительстве каркасного дома редко когда можно обойтись без укосин.

Преимущества конструкционных шурупов для каркасных домов

Если строите дом 6х6, коттедж с мансардой или деревянный домик с террасой и санузлом, выбирайте конструкционные шурупы, разработанные специально для каркасного домостроения. С их помощью можно надежно соединять брусья, крепить блок-конструкции и укреплять сложные узлы, например в местах примыкания перегородок или оконных проемов. Хотя традиционные гвозди по-прежнему применяют для фиксации укосин, в остальных деталях каркаса шурупы дают значительный выигрыш в скорости и точности монтажа. Использовать конструкционные шурупы можно и в срубах – результат сборки становится заметно аккуратнее и надежнее, чем при классическом крепеже.

Чтобы заказать конструкционные шурупы Silarex, уточнить цены, узнать больше об акциях и скидках, а также ознакомиться с каталогом, заполните заявку для обратного звонка, оставив свои контакты, или позвоните по номеру телефона компании. Работаем в Москве и по Московской области. Доступна доставка товара в другие города. На всю продукцию предоставляется гарантия качества. Отправьте запрос, и менеджер компании перезвонит, чтобы обсудить услуги, оплату и условия договора.

Коротко о главном

Укосина представляет собой диагональную связь жесткости, соединяющую обвязки каркаса и противостяющую горизонтальным нагрузкам. Правильная установка включает врезку в обвязку с обоих концов, соблюдение угла в 45-60°, расположение заподлицо и крепление только гвоздями или шурупами. Для двухэтажных домов и ветровых районов укосины сочетают с плитной обшивкой. Временные укосины являются монтажным инструментом на этапе сборки, а не постоянным конструктивным элементом. При возведении ответственных конструкционных узлов используют конструкционные шурупы Silarex для надежного соединения.
