Компенсатор усадки – специальное приспособление, которое устанавливается в несущих конструкциях деревянного дома, чтобы взять под контроль процесс высыхания стройматериала и не допустить деформации стен, межвенцовых щелей и перекоса проемов. Без компенсаторов бревенчатые и брусовые дома теряют геометрию: появляются сквозняки, перекашиваются окна и двери, расходятся венцы.
В статье подробнее разберем основные виды компенсаторов, принципы их работы и особенности применения. Расскажем, как пружинный крепеж позволяет контролировать усушку, какие критерии выбора крепежных систем учитывать строительной бригаде при строительстве сооружений из бревна и бруса. Поделимся полезными советами.
Почему деревянный дом проседает и что с этим делать
Древесина из-за гигроскопичности теряет влагу после строительства. Например, дом из рубленных бревен дает в среднем усадку 7-9% от высоты стены и оседает в течение 2-3 лет. Профилированный брус теряет 4-6% за первые 12 месяцев, в зависимости от влажности материала, а клееный брус – около 1-2% за 6-8 месяцев. В реальных цифрах это от 25 до 150 мм потери высоты сруба на один этаж. Если высота стены – 3 метра, усадка составит примерно 20-25 сантиметров.
Еще на этапе проектирования нужно учесть, что усадка происходит неравномерно: высокие стены с фронтонами садятся сильнее, нижние нагруженные венцы уплотняются быстрее верхних. Такая неравномерность приводит к перекосам проемов, появлению отверстий и щелей, через которые ветер выдувает тепло, и потере жесткости конструкции. Все это делает компенсаторы обязательным элементом любого сруба, а не опцией. Игнорирование данного этапа – прямой риск потери жесткости конструкции после стройки.
Кстати, многие считают, что для сооружений из клееного бруса компенсация вовсе не нужна, мол, усадка составляет всего-то 1-2%. Это ошибка, причем очень серьезная, так как на практике для двухэтажного дома эти проценты превращаются в 3-5 сантиметров проседания. Потому клееный брус, как и любые другие популярные стройматериалы, используемые в современном домостроении, требует применения компенсаторов и обсадных коробок.
На заметку. Даже при использовании компенсаторных узлов отделку дома надо на время отложить, так как компенсаторы не исключают подвижность стен полностью.
Какие бывают компенсаторы усадки бруса и бревна: основные виды
Все существующие на рынке разновидности компенсаторов делятся на регулируемые и нерегулируемые. Благодаря разному исполнению, можно подобрать решение для различных типов построек, будь то жилой дом, баня или даже сарай. Без этих элементов никто не сможет гарантировать сохранение правильной геометрии построенного дома.
Пружинные крепежи
SILAREX от производителя
Нагель
Нагель – деревянный штырь, соединяющий венцы сруба вертикально. Его прочность должна быть выше, чем у основного бруса: чаще всего применяют нагели из дуба или березы. Нагель не изменяет расстояния между венцами сруба – микрощели образуются равномерно по всей стене. Этот тип компенсатора подходит преимущественно для клееного бруса, который дает минимальную усадку.
Домкрат (резьбовой анкер)

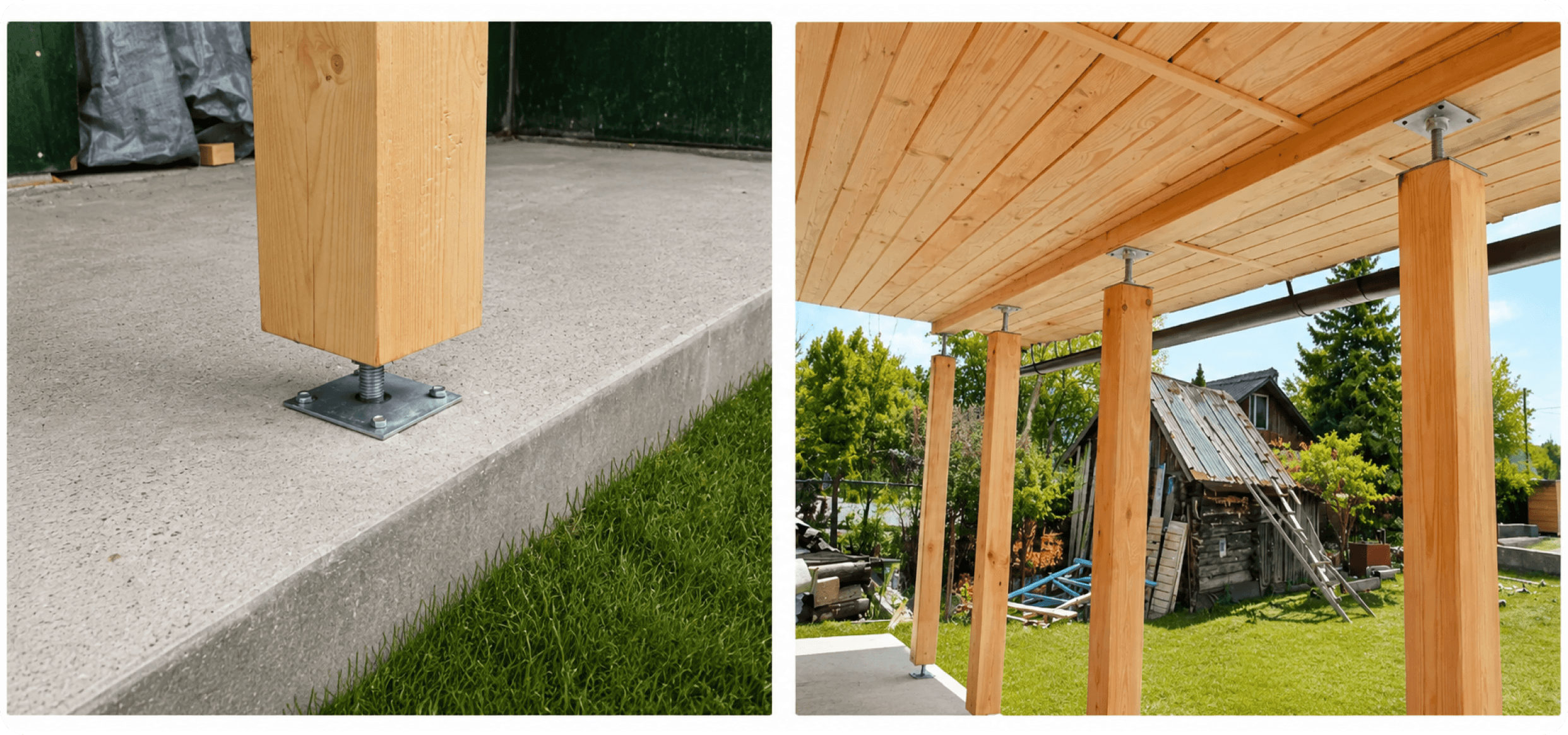

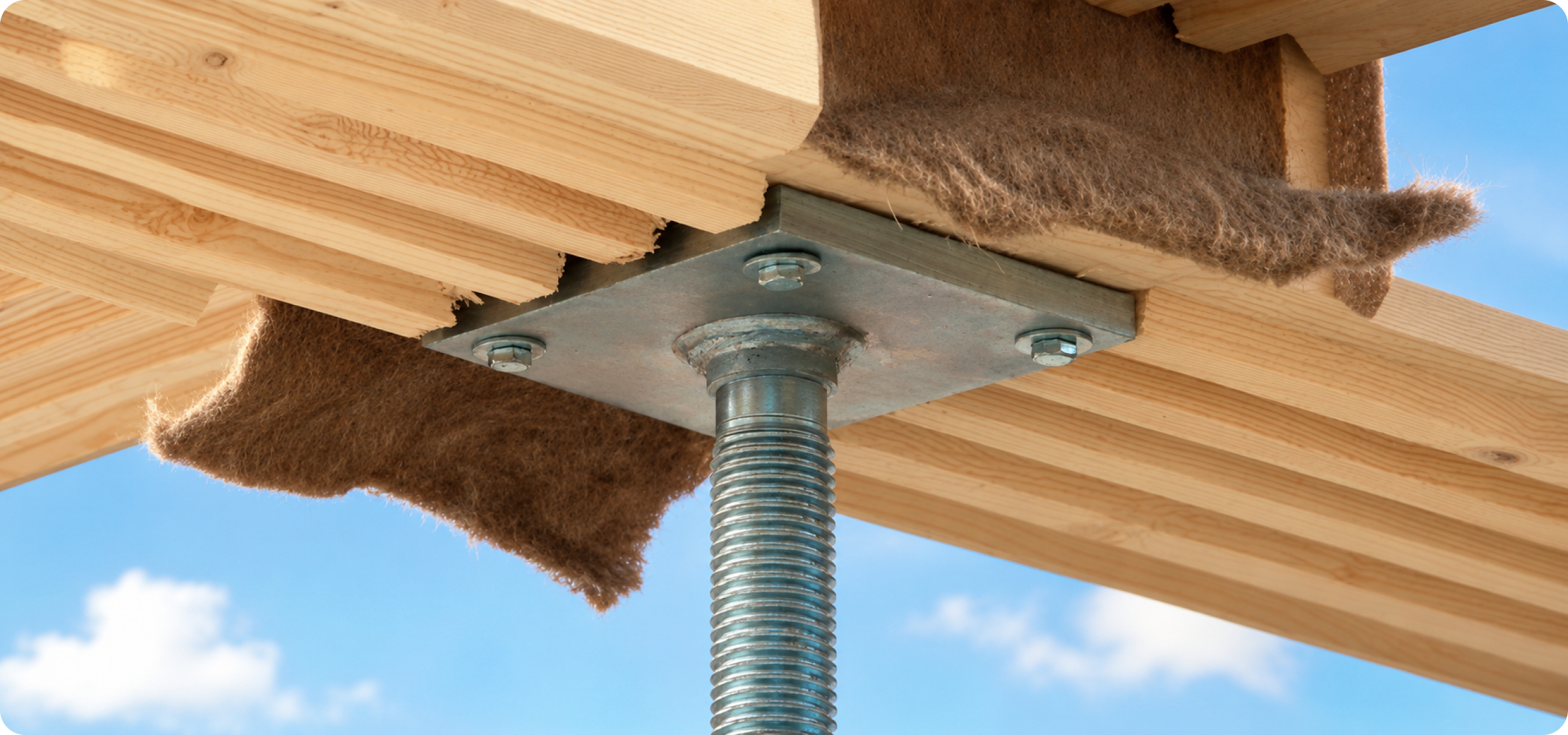

Домкрат для бруса – вертикальный компенсатор усадки, представляющий собой металлическую шпильку с двумя опорными пластинами, усиленную шайбами. Одна пластина фиксируется на опорном столбе или колонне, вторая – на несущем венце. По мере усадки строитель вручную подкручивает гайку, сокращая зазор. Так стойка остается под нагрузкой, а венец не провисает.
Регулировочный лифт применяется там, где вертикальная стойка или колонна не участвует в усадке, а несущая стена – участвует. Рабочие пластины у большинства моделей – 100×100 или 120×120 мм, толщина 4-6 мм для стандартных нагрузок. Регулировку проводят в первый год еженедельно, затем – раз в месяц. Однако периодичность может варьироваться в зависимости от интенсивности усадки и рекомендаций производителя. Иногда, чтобы защитить механизм, мастера закрывают его кожухами.
Винт (винтовые регулируемые домкраты, регулировочный анкер)
Винтовые съемные компенсаторы состоят из двух пластинок, соединенных шпилькой. К нижней пластине шпилька приваривается жестко, верхняя регулируется с помощью гайки. Система плотно прилегает к деревянным венцам за счет крепления пластин на шурупы. После окончания усадки ее убирают. Применяются такие системы в узлах, где нужна точная настройка давления на элементы конструкции. Диаметр стержня и площадь пластин подбирают, ориентируясь на расчетную нагрузку.
Обсадные элементы
Обсадная конструкция предназначена для того, чтобы оконный или дверной проем не деформировался, пока стены дома оседают. По форме обсадная конструкция напоминает букву «Т» или «П». Монтаж выполняется по методу шип-паз: в торцах проема делается выемка, а на компенсаторе – гребень.
Обсадные коробки устанавливаются по обе стороны проема, над ними ставят дополнительный брусок. Такая конструкция препятствует заклиниванию створки и искривлению проема. Изготавливается из сухого бруса, который уже прошел усадку.
Нужна ли компенсация усадки
Для сборки вспомогательных конструкций, к примеру, каркасных перегородок, не связанных жестко с несущими стенами, подойдет обычный крепеж. Но когда строится коробка дома, проводится рубка в теплый угол или установка важных конструкционных узлов, обычный крепеж не справится. Под нагрузкой усадки он деформируется или вырывается из древесины, оставляя межвенцовые щели и сквозняки.
Компенсация усадки сруба обязательна в таких случаях:
- дома и бани из бревна или бруса естественной влажности;
- строения с открытыми колоннами или верандами;
- постройки, где вертикальные и горизонтальные конструкции соединены жестко.
Чтобы стены дома были прочными, без щелей и продувания, а балки перекрытия не меняли своего положения, при возведении здания необходимо использовать пружинный крепеж. Принцип его действия прост – пружина внутри узла сжимается и постоянно стягивает верхний и нижний венцы шурупами, автоматически выбирая зазоры по мере высыхания дерева.
Важно! Сила напряжения, которое возникает в стенах в процессе усушки, достаточно велика, чтобы вызвать искривление балок, стропил и даже крышу. Потолок может просто «уйти».
Комплект для
монтажа в ПОДАРОК
При покупке пружинного крепежа
SILAREX от 500 штук
Почему обычный крепеж не компенсирует усадку
Стандартные саморезы и скобы работают на жесткое соединение: они фиксируют элементы в одном положении и не позволяют им двигаться. Но усадка происходит постоянно, и венцы неизбежно смещаются вертикально. Жесткий крепеж в этот момент либо вырывается из древесины, либо удерживает венцы там, где они не должны быть, создавая разрушающее напряжение. «Черные» оксидированные саморезы к тому же хрупки при переменных нагрузках – именно тех, что возникают при многократных деформациях конструкции.
Преимущества пружинного компенсатора усадки
Пружинный крепеж Silarex – это длинный шуруп со встроенной пружиной, работающий иначе, чем другие компенсаторы. Он стягивает венцы сруба при возведении стен и удерживает их под постоянным давлением без ручной регулировки. Пружина сжимается по мере усадки и автоматически компенсирует изменение геометрии.
Преимущества перед регулируемыми моделями:
- постоянное давление на венцы – даже при суточных перепадах температуры и влажности;
- не требует регулировки – бригаде не придется постоянно возвращаться к каждому элементу;
- равномерная усадка по всей длине стены без провисания отдельных венцов;
- простота использования – установка проводится без использования специализированного инструмента;
- габариты межвенцовых микрощелей не меняются в процессе усадки.
- крепеж остается в конструкции постоянно, относится к несъемным изделиям.
Компания Silarex выпускает две модификации:
- Ультра – для стандартных нагрузок при возведении стен деревянных домов и бань с силой сжатия до 320 кгс;
- Экстра – для самых тяжелых конструкционных узлов с повышенной нагрузкой, где требуется сила сжатия до 700 кгс.
Обе модели изготовлены из качественной стали с антикоррозионным покрытием и при кажущейся простоте конструкции обеспечивают долгий срок службы строения. Чтобы заказать продукцию, оставьте заявку на обратный звонок, указав свои контакты. Товар всегда в наличии.
Как выбрать компенсатор усадки
Подбор зависит от нескольких факторов:
- Тип материала. Профилированный брус оседает умеренно, клееный – минимально. Для клееного бруса в ряде узлов достаточно нагелей. Для рубленого сруба обязательно нужен пружинный крепеж, работающий без перерыва.
- Тип узла. В несущих стенах при возведении дома оптимален пружинный крепеж. В узлах с колоннами и вертикальными стойками устанавливают домкраты. Для защиты оконного или дверного проема применяют обсадные коробки методом шип-паз.
- Расчет нагрузки. Если нагрузка выходит за стандартные параметры, применяют усиленные модели. Специалисты Silarex просчитают оптимальный вариант под конкретный проект дома и порекомендуют нужную модификацию.
- Условия эксплуатации. На открытых узлах – крыльцо, терраса, коттедж с мансардой – крепеж должен быть защищен от коррозии. Все элементы пружинного крепежа Silarex произведены в соответствии с технологией, оцинкованы и не требуют дополнительной защиты.
Крепеж для компенсации усадки
Компенсаторы усадки – обязательный элемент любого деревянного строения. Для защиты проемов применяют обсадные конструкции. Для стоек и колонн – домкраты с регулярной подтяжкой. В несущих стенах лучший выбор – пружинный крепеж, который обеспечивает равномерную усадку конструкции без постоянного обслуживания.
Оставьте заявку на сайте Silarex или позвоните в отдел продаж. Сотрудник свяжется с вами в удобное время в течение нескольких минут, точно определит стоимость и сроки поставки, уточнит размеры крепежей и возможность покупки товара в кредит. Вся продукция соответствует ГОСТ. Доставка заказа осуществляется по Москве и возможна в другие регионы транспортными компаниями.
Часто задаваемые вопросы
Как часто регулировать “домкрат” в первый год?
В первые 12 месяцев – еженедельно: именно тогда усадка происходит наиболее интенсивно. Позднее – раз в месяц. Пружинный крепеж Silarex регулировки не требует: пружина компенсирует усадку автоматически.
Можно ли использовать обычные саморезы вместо компенсаторов?
Нет, и на это есть определенные технические причины. Обычный крепеж работает на жесткое соединение, поэтому не позволяет венцам оседать равномерно. В процессе усадки он вырывается из древесины или удерживает венцы в неверном положении – это приводит к деформации конструкции и появлению межвенцовых щелей. Поэтому компенсаторы усадки и подвижные опоры являются необходимым атрибутом любого современного сруба.
Нагель – это компенсатор усадки?
Нагель соединяет венцы сруба и не дает им смещаться горизонтально, но не управляет вертикальной усадкой. Фиксирующая деталь применяется как дополнение к основному крепежу. Для клееного бруса с минимальной усадкой нагелей бывает достаточно.
