Современное строительство каркасных домов должно осуществляться строго по инженерному расчету. В основе любого такого здания, будь то дачный домик с балконом, коттедж с мансардой и террасой или баня с крыльцом, лежит система обвязок. От того, насколько правильно она выполнена, зависят прочность, жесткость и долговечность всего сооружения. И тут нужно помнить, что ошибки с обустройством обвязки уже невозможно исправить после чистовой отделки.
Если хотите построить качественный дом, который порадует заказчика, нужно учесть все нюансы этого конструктива. И сегодняшняя статья подробнее об этом расскажет. Также поговорим о том, как конструкционные шурупы сделают каркасник по-настоящему крепким и надежным.
Что такое обвязка дома: функции и устройство

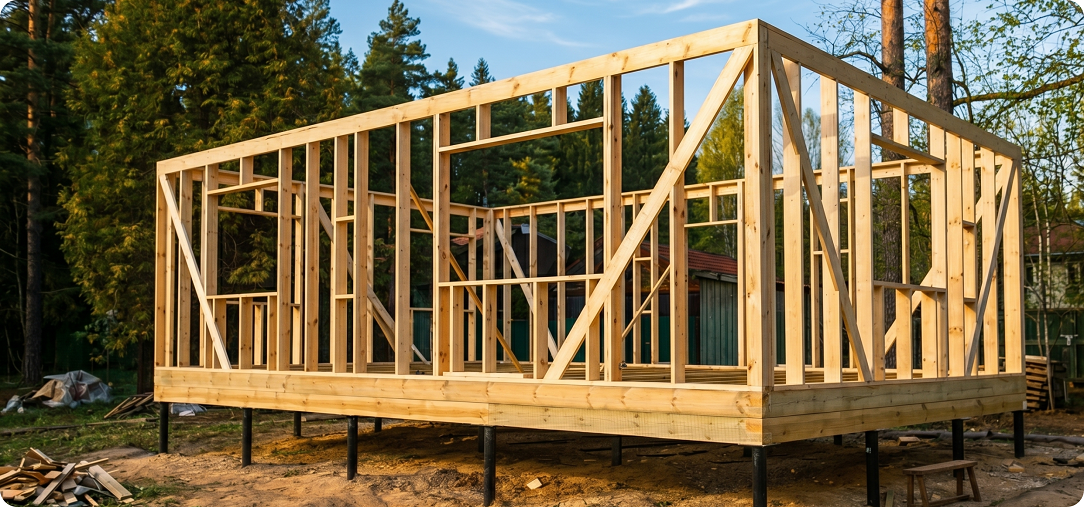

Главная задача обвязки в каркасном домостроении – объединить разрозненные элементы конструкции в цельную, жесткую пространственную систему. Этот силовой пояс связывает стойки каркаса, лаги, перекрытия и стропила, задает геометрию здания и обеспечивает совместную работу всех элементов под нагрузкой. Без правильно выполненной обвязки каркас дома просто не будет обладать необходимой устойчивостью. Она должна быть собрана так, чтобы даже при сильном ветре и тяжелой снеговой нагрузке сохранять геометрию.
Именно здесь закладываются характеристики надежности всего строения. Особенно высоки требования, если речь идет о строительстве дома для постоянного проживания.
Обвязка делится на два типа, функции каждого из которых четко разделены по расположению:
- Нижняя. Является связующим звеном между фундаментом и стенами каркасного дома. Она равномерно распределяет нагрузку от всех вышележащих конструкций на основание, предотвращая точечные деформации.
- Верхняя. Объединяет наружные и внутренние несущие стены и перегородки в единую конструкцию. Кроме того, она служит опорой для стропильной системы и балок перекрытия.
Обвязка каркасного дома формирует замкнутый контур, делая строение стабильным и надежным. Поэтому здесь применяются только качественные деревянные элементы, обработанные антисептиками и средствами от насекомых.
Пружинные крепежи
SILAREX от производителя
Что должно быть готово до начала сборки каркаса
Прежде чем начинать монтаж, необходимо подготовить основание и материалы. Первым делом изучается проект дома. Если проектирование проводилось с умом, то стройка пойдет намного быстрее, без простоев и переделок.
Конструктивный раздел должен содержать всю информацию:
- сечения элементов;
- схему раскладки стоек;
- узлы сопряжений.
Типовые решения можно найти в открытых источниках, а индивидуальную разработку заказать у профильных архитекторов, которые распланируют расположение спальных комнат, кухни, гостиной и прочих помещений. Мы, со своей стороны, готовы бесплатно проконсультировать по выбору крепежа под любой проект, будь то небольшой дачный домик или просторный коттедж. В нашем блоге регулярно выходят полезные статьи и новости о крепежных системах. Также рекомендуем смотреть видеообзоры и фото с реальных строек – это помогает лучше понять, как работают узлы в условиях реального монтажа.
Поставляем конструкционные шурупы на объекты по всей России, включая Москву, Московскую область и Санкт-Петербург. Для удобства клиентов доступны различные способы оплаты.
Кроме того, перед началом работ по возведению каркаса необходимо провести геологические исследования грунта, узнать уровень залегания грунтовых вод, чтобы верно выбрать тип основания. От этого зависит, насколько надежно будет стоять дом. В то же время не стоит забывать и про дренаж участка.
Дальше фундамент заливается и выдерживается какое-то время для набора прочности. В случае ленточного основания и монолитной плиты процесс этот занимает в среднем от 7 до 14 дней. Но рекомендуется выждать 28 дней для максимальной прочности основы. Затем поверхность выравнивается, на нее наносится гидроизоляция. Если был выбран свайный тип фундамента, землю бурят, заливают бетон, ставят оголовки и выставляются строго по уровню. Обязательно проверяют длину, диагонали, ведь отклонение в несколько миллиметров приведет к перекосам стен. Строители должны строго соблюдать этот параметр, иначе дефекты геометрии испортят всю архитектуру здания.
Следующее, что нужно сделать – подготовить пиломатериал. Он должен быть предварительно обработан антисептиками и антипиренами. Оптимальный метод – погружение в составы, позволяющее защитить древесину на глубину до 10 мм. Если дом строится по технологиям финского и скандинавского домостроения, то вся древесина должна быть исключительно камерной сушки. Материал естественной влажности поведет, что вызовет деформацию стен и заклинивание окон.
Назначение верхней и нижней обвязки
Нижняя и верхняя обвязка работают в тандеме. Нижняя часть, уложенная на фундамент через слой рубероида или мастики, принимает вес всех элементов. Она предотвращает прямой контакт деревянных деталей с бетоном или металлом, защищая от капиллярной влаги. На свайном фундаменте именно этот обвязочный пояс, часто выполненный из сдвоенной доски, играет роль ростверка, связывая опоры в единую жесткую систему.
Верхняя обвязка завершает стеновой контур. Она создает прочную и долговечную опорную поверхность для кровли и равномерно распределяет нагрузку от веса крыши по всем стойкам. Кроме того, этот узел связывает наружные стены и внутренние перегородки, обеспечивая общую жесткость здания. Надежность здесь влияет на все: от устойчивости стен до долговечности внешней отделки фасада и интерьера.
Благодаря правильной обвязке можно смело монтировать тяжелую облицовку, не опасаясь деформаций. Это укрепляет всю конструкцию в целом.
Что лучше для обвязки: брус или пакет из досок
Брус сечением 150×150 или 200×200 мм – классический вариант. Он удобнее в укладке, но массивный брус стоит дороже, его сложнее равномерно высушить, и он больше склонен к растрескиванию. А вот пакет из досок, например из двух калиброванных 50×150 мм, поставленных на ребро, является самым идеальным и более технологичным решением.
Тонкая доска сохнет равномернее, ее реже «крутит». Если рассматривать виды соединений, то и тут у пакета есть преимущество – возможность перевязки стыков. В первом слое доска стыкуется в одном месте, во втором – в другом, что исключает образование сквозной щели. Правда, требования к качеству материала здесь выше, в частности, толщина доски должна быть одинаковой, без перепадов.
Нижняя обвязка: связь с фундаментом и монтаж
Первый этап – гидроизоляционная отсечка. Между бетонной или металлической поверхностью и древесиной обязательно укладывают рубероид или мастику. Игнорирование этого правила гарантированно приведет к гниению нижней части.
Монтаж нижней обвязки на ленточный, свайный и столбчатый фундамент
Монтаж на разные типы фундаментов имеет свои особенности. На ленточный фундамент обвязка укладывается плашмя по всему периметру. После сверления отверстий под шпильки конструкция притягивается гайками, а горизонталь контролируется нивелиром.
На свайно-винтовом или столбчатом основании, где столбы нужно выставить идеально, обвязка связывает опоры в единую систему. Здесь пакет из досок с перевязкой стыков является предпочтительным вариантом.
Фиксация к основанию должна быть надежной. Для этого используют анкерные болты или резьбовые шпильки диаметром 12-16 мм. Их закладывают в ленту на этапе заливки либо приваривают к оголовкам винтовых свай.
Шаг крепления составляет от 1 до 1,5 метров, в углах и на стыках крепеж строго обязателен. Если нужна консультация по выбору крепежа, просто закажите обратный звонок на нашем сайте, и мы подробнее расскажем обо всех вариантах.
Какие соединения использовать в углах и на прямых участках
В углах и на прямых участках чаще всего используется соединение «в полдерева» или «в лапу». Важнейшее правило: каждый стык должен находиться над опорой, а стыки разных слоев смещаются не менее чем на 1,2 метра.
Все соединения скрепляются гвоздями или стальными пластинами. Иногда для усиления применяют скобы, а по кромкам досок снимают фаски, чтобы обеспечить более плотное прилегание слоев друг к другу.
Верхняя обвязка и крепление перекрытий
После подъема стен монтируется верхняя обвязка, которая служит оголовком для всех стен. Обычно используется двойная верхняя обвязка: первый слой досок укладывается на стойки, а второй перекрывает стыки первого. Ключевой момент – перевязка углов. Доска второго слоя заходит на перпендикулярную стену, формируя замковый перехлест.
Верхняя обвязка является опорой для балок перекрытия и стропил. Балки могут крепиться с помощью металлических уголков, пластин или методом врубки. Узел должен передавать нагрузки без ослабления сечения самой обвязки.
Недопустимо крепление ответственных узлов на случайный крепеж. Для стропильной системы это правило особенно актуально из-за больших снеговых и ветровых нагрузок. Все горизонтальные балки и вертикальные стойки должны быть выставлены строго по уровню. Если строится двухэтажный дом, этот этап выполняется для каждого этажа.
Часто строители проводят тест нагрузкой, чтобы убедиться в отсутствии прогибов. В случае необходимости под стойки устанавливают дополнительные упоры, а стены временно фиксируют распорками.
Комплект для
монтажа в ПОДАРОК
При покупке пружинного крепежа
SILAREX от 500 штук
Этапы монтажа обвязки
Сборка каркаса – это регламентированный процесс. Ниже представлены основные операции.
- Подготовка основания. На этом этапе фундамент очищается, выравнивается, проверяются диагонали и ровность. Укладывается гидроизоляционный слой. Важно проверить габариты пятна застройки.
- Монтаж нижней обвязки. Брус или доски раскладываются по разметке, сверлятся отверстия под анкерные болты. Производится фиксация с контролем уровня. Собираются углы и стыки с перевязкой. Для временной фиксации могут использоваться подпорки.
- Сборка и подъем стен. Рамы собираются на черновом полу. Нарезаются и монтируются стойки (длина стойки равна высоте потолка), укосины, формируются проемы для окон и дверей. Здесь же ставятся перекладины и бруски для формирования коробок. Готовая стена поднимается, выставляется вертикально и фиксируется.
- Монтаж верхней обвязки. Укладывается первый слой, затем второй. Контролируются рассчитанные размеры коробки, формируются угловые узлы.
- Установка балок и стропил. На обвязку монтируются балки перекрытия, затем стропильная система. Для соединений можно использовать специализированные конструкционные шурупы, которые обеспечат надёжное стягивание конструкций.
После этого каркас готов к устройству кровли, обшивке, утеплению и прокладке коммуникаций. Внутри стен прокладывается электрика и другие коммуникации, формируется пирог утепления с пароизоляцией. Трубы котельной и разводка до санузла монтируются до чистовой отделки.
Что чаще всего делают неправильно, когда выполняют обвязку
Многие проблемы при эксплуатации связано с упрощением технологии. Наиболее грубая ошибка – использование пиломатериала естественной влажности. При высыхании такая древесина меняет геометрию, что приводит к растрескиванию бруса и перекосу оконных блоков. Экономия на камерной сушке здесь недопустима: лучше один раз вложиться в качественный материал.
Игнорирование гидроизоляции – гарантированный путь к разрушению нижней части дома. Рубероид между бетоном и деревом строго обязателен.
Нельзя забывать и об укосинах. До установки обшивки именно врезанные диагональные укосины обеспечивают жесткость конструкции. Без них стена может «сложиться» от порыва ветра.
Также важно соблюдать шаг между стойками, который напрямую влияет на прочность. Не рекомендуется использовать слишком толстые бруски для каркаса – это увеличивает количество мостиков холода, что особенно критично для регионов в северных широтах.
Отдельно стоит проблема случайного крепежа. Часто в ход идут черные саморезы, не предназначенные для работы на срез в силовых узлах. Для несущей обвязки должны применяться только гвозди или специальные конструкционные саморезы.
В нашем каталоге представлены и другие крепежные системы. Цены вы можете уточнить у менеджеров по телефону. Работаем со строительными компаниями по всей России.
Коротко о главном
Обвязка – сложный узел, определяющий срок службы всего дома и требующий строгого соблюдения технологии. Чтобы получить надежный результат, необходимо учитывать следующие ключевые моменты:
- Для строительства подходит древесина хвойных пород камерной сушки. Это исключит риск деформаций в течение многих лет эксплуатации. Особенно материал обязателен для возведения загородного жилого коттеджа постоянного проживания.
- Обязательно монтировать слой защиты от воды, поднимающейся от земли. Рубероид или мастика выступают надежным барьером между фундаментом и нижней обвязкой. Аналогично укладывается отсечка и в других узлах, например, если проектом предусмотрен цокольный этаж или подвал.
- Выбирать пакет из досок с перевязкой стыков, так как он часто надежнее и технологичнее цельного бруса, что позволяет получить ровное и крепкое основание.
- Правильная двойная верхняя обвязка и перевязка углов определяет, насколько хорошо стены выдержат нагрузку от кровли, тяжелых панелей или листов сайдинга.
- Выбор крепежа так же важен, как и выбор материала. Вместо случайных саморезов применяйте специализированные конструкционные шурупы для сборки особо ответственных деревянных конструкций. Резьба с увеличенной высотой витка обеспечивает усиленное стягивание деталей, что критически важно для надежного соединения крупных элементов каркаса.
Если остались вопросы или хотите узнать стоимость крепежа, свяжитесь с нами по указанным контактам или отправьте заявку, заполнив форму обратной связи. Менеджеры компании ответят в ближайшее время, расскажут обо всех наших услугах и дадут развернутые ответы на ваши вопросы. Обратите внимание: мы регулярно проводим акции и предлагаем скидки. Подробнее узнавайте на сайте в специальных разделах. С нами строить – выгодно и безопасно.
